Choisir une pompe immergée adéquate n'est pas une tâche aisée. Plusieurs facteurs entrent en jeu, de la consommation d'eau quotidienne à la profondeur du puits, en passant par la hauteur de refoulement. Un choix judicieux nécessite une compréhension claire des caractéristiques techniques de la pompe. Alors, comment faire le bon choix ? Cet article vous guide à travers ce processus délicat.
Sommaire
1. Fonctionnement d'une pompe immergée
2. Pourquoi opter pour une pompe immergée ?
3. Les différents types de pompes immergées
4. Comment calculer le débit nécessaire à la pompe immergée ?
5. Choisir sa pompe immergée en fonction de la profondeur du puit
6. Lire et comprendre les caractéristiques d'une pompe immergée
7. Les critères à prendre en compte pour une installation optimale
Comprendre le fonctionnement d'une pompe immergée
La pompe immergée, comme son nom l'indique, est conçue pour être complètement immergée dans l'eau ou tout autre fluide qu'elle est censée pomper. Son fonctionnement est basé sur l'aspiration et le refoulement de l'eau grâce à l'énergie hydraulique générée par la turbine. Le moteur électrique, alimenté par un câble relié à une source d'énergie en surface, met en mouvement la turbine qui aspire l'eau à travers une crépine d'aspiration. L'eau est ensuite refoulée par le circuit de refoulement vers la surface.
Il existe deux types d'installations de pompage immergées :
- Pompe immergée avec moteur immergé
- Pompe immergée avec un moteur à sec, relié à la pompe par un arbre long
Certaines pompes immergées sont équipées d'un flotteur qui permet à la pompe de fonctionner en mode manuel avec mise en marche et arrêt automatiques ou en continu lorsque le flotteur est en position bloquée.
Pourquoi opter pour une pompe immergée ?
Opter pour une pompe immergée présente plusieurs avantages. Elle est particulièrement efficace pour puiser de l'eau depuis les profondeurs significatives, qu'il serait impossible d'atteindre avec une pompe de surface. De plus, grâce à leur emplacement sous l'eau, les pompes immergées sont quasiment silencieuses et restent invisibles, préservant ainsi l'esthétique de votre espace extérieur. Enfin, ces pompes offrent une grande polyvalence d'utilisation. Elles peuvent servir à alimenter en eau votre habitation, irriguer votre jardin ou encore drainer un sous-sol inondé.
Les différents types de pompes immergées

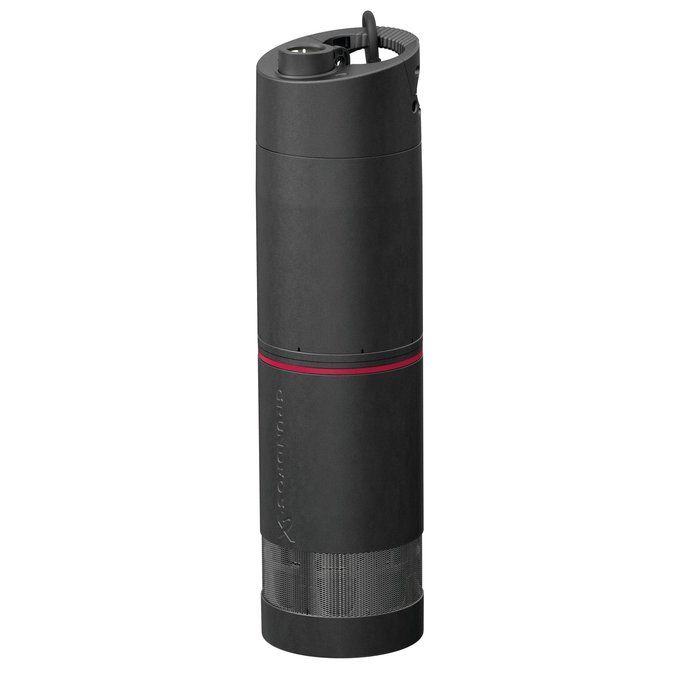

Les pompes immergées pour puits
Les pompes immergées pour puits sont conçues pour pomper l'eau depuis les nappes phréatiques jusqu'à votre maison ou votre jardin. Elles sont généralement utilisées pour l'arrosage ou pour fournir de l'eau non potable ou potable à votre habitation.
Ces pompes sont équipées d'un moteur électrique qui les propulse et pompent l'eau dans un tuyau, soit directement au robinet, soit dans un réservoir. Leur atout majeur est leur discrétion, car elles sont placées directement dans l'eau et sont donc invisibles et presque silencieuses.
Voici quelques critères à considérer pour choisir votre pompe immergée pour puits :
- Le débit nécessaire : Il dépend de votre utilisation. Par exemple, un robinet extérieur nécessite environ 1,5 m3/heure, une maison seule 2m3/heure et un jardin seul (800 m2 maximum) entre 2 et 3 m3/heure.
- La profondeur du puits : Pour les puits de moins de 8 mètres, une pompe de surface est recommandée. Au-delà, une pompe immergée est nécessaire.
- La pression de sortie en bar : Pour déterminer le bon modèle de pompe, il est nécessaire de connaître le besoin de pression de votre installation.

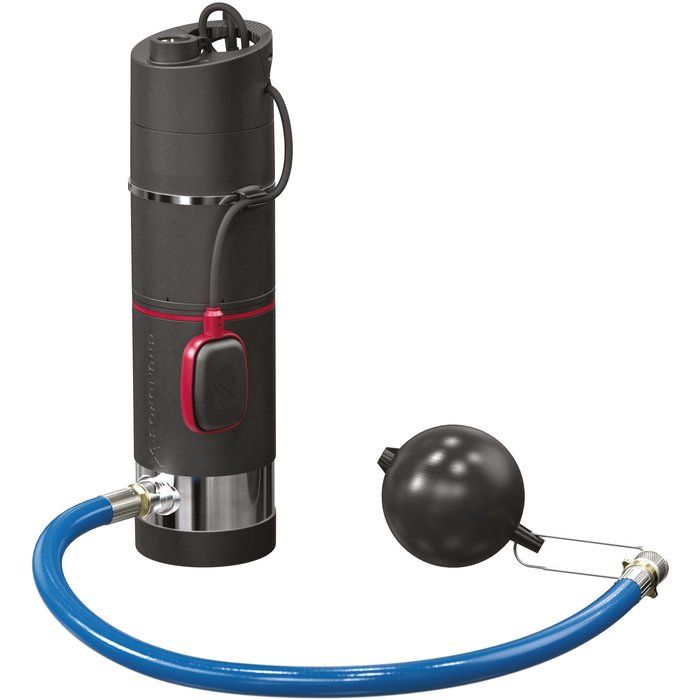

Les pompes immergées automatiques
Les pompes immergées automatiques se démarquent par leur autonomie. Grâce à un flotteur intégré, elles s'activent et se désactivent en fonction du niveau d'eau. Ces pompes sont conçues pour pomper l'eau sans intervention humaine, facilitant leur utilisation pour une variété de tâches, notamment l'évacuation des eaux usées et l'arrosage du jardin.
Il est essentiel de définir vos besoins avant de choisir une pompe immergée automatique. Plusieurs critères sont à considérer :
- Type d'eau : claire, chargée ou usée, chaque type nécessite une pompe spécifique.
- Hauteur de refoulement : détermine la hauteur maximale à laquelle l'eau peut être pompée.
- Profondeur d'immersion : indique la profondeur maximale à laquelle la pompe peut être immergée.
- Débit maximal : mesure la quantité d'eau que la pompe peut déplacer par unité de temps.
Ces éléments sont cruciaux pour garantir une performance optimale de votre pompe et éviter toute détérioration prévisible due à une mauvaise utilisation.
Les pompes immergées puissantes
Les pompes immergées puissantes sont conçues pour des applications nécessitant un débit d'eau élevé et pour des profondeurs importantes. Plusieurs critères sont à prendre en compte pour choisir une pompe immergée puissante :
- La puissance du moteur : elle est déterminante pour la performance de la pompe. Une pompe puissante est capable de fournir un haut débit d'eau à une grande hauteur. Il est donc important de choisir une pompe dont la puissance est proportionnelle à vos besoins.
- Le débit : exprimé en litres par heure (L/h), il indique la quantité d'eau que la pompe peut déplacer en une heure. Une pompe puissante doit avoir un débit élevé pour répondre aux besoins d'une grande consommation d'eau.
- La hauteur manométrique totale (HMT) : c'est la hauteur maximale à laquelle la pompe peut refouler l'eau. Une pompe puissante doit avoir une HMT élevée pour pouvoir remonter l'eau d'une grande profondeur.
- La profondeur d'immersion : elle indique jusqu'à quelle profondeur la pompe peut être immergée. Une pompe puissante doit pouvoir être immergée à une grande profondeur pour puiser l'eau des puits ou forages profonds.
- La résistance aux nuisances sonores et au phénomène de cavitation : une pompe immergée puissante doit être conçue pour résister à ces deux problèmes courants qui peuvent affecter sa performance et sa durée de vie.
La différence entre une pompe de surface et une pompe immergée
Les pompes de surface et les pompes immergées se distinguent principalement par leur lieu d'installation et leur application.
La pompe de surface, généralement auto-amorçante, est installée hors de l'eau, à proximité de la source à pomper. Elle est adaptée pour aspirer l'eau jusqu'à une profondeur de 7 à 8 mètres maximum. Elle est souvent utilisée pour l'arrosage ou le pompage d'eau depuis un réservoir.
Quant à la pompe immergée, elle est installée directement dans la source d'eau, que ce soit un puits, un forage ou un réservoir. Elle est capable de puiser l'eau à une profondeur bien plus importante, la rendant idéale pour les puits profonds ou l'alimentation en eau d'une habitation.
De plus, la pompe immergée est généralement plus silencieuse que la pompe de surface. Tandis que la pompe de surface est souvent plus facile à installer et à entretenir, car elle est plus accessible.
Comment calculer le débit nécessaire à la pompe immergée ?
Pour déterminer le débit nécessaire à votre pompe immergée, il est primordial de connaître votre consommation d'eau quotidienne.
En effet, le débit de la pompe doit correspondre à un minimum d’un tiers du volume d’eau utilisé chaque jour. Autrement dit, si votre consommation quotidienne est de 1 500 l par jour, un débit de 500 l/heure est nécessaire, soit 0,5 m³/heure.
De plus, si vous avez besoin d’une pompe immergée pour alimenter votre habitation en eau potable, un débit de minimum 2 min 3 s/h est recommandé pour une famille de cinq personnes. Pour chaque personne supplémentaire, ajoutez 0,250 m3/h à ce débit.
N'oubliez pas que ces valeurs sont des indications. Chaque installation est unique et peut nécessiter un débit différent.
Lire et comprendre les caractéristiques d'une pompe immergée
Puissance de la pompe : comment la choisir?
La puissance de la pompe est un facteur crucial dans le choix d'une pompe immergée. Elle dépend à la fois de la profondeur du puits et de la hauteur de refoulement. En général, plus ces deux valeurs sont élevées, plus la puissance nécessaire sera grande. Dans la pratique, la puissance est déterminée par la formule suivante : H.M.T = (Ha + Hr + Pc) + Pu, où Ha est la hauteur d'aspiration, Hr la hauteur de refoulement, Pc les pertes de charge et Pu la pression d'utilisation.
Il est aussi crucial de bien prendre en compte la pression atmosphérique (cavitation). En effet, une pompe à aspiration ne peut pas extraire de l'eau à plus de dix mètres de profondeur au niveau de la mer. Pour les pompes moins puissantes, cette distance est encore plus restreinte.
Enfin, pensez à la limite de démarrage de la pompe. Une pompe immergée ne doit pas démarrer plus de 20 fois dans une même journée. Un réservoir à vessie ou un module à variation de vitesse peut aider à encaisser le choc de pression dû au démarrage.
Diamètre de la pompe : quelle importance?
Le diamètre de la pompe a un impact direct sur sa capacité à pomper l'eau. Une pompe de diamètre plus large permettra d'avoir un débit plus important. Cependant, le choix du diamètre dépend aussi de la taille du puits ou du forage : une pompe trop large pourrait ne pas convenir. Ainsi, il est nécessaire de bien mesurer le diamètre du puits ou du forage avant de choisir le diamètre de votre pompe.
Il faut aussi prendre en compte le diamètre des tuyaux de refoulement. Si le diamètre de ces tuyaux est trop petit par rapport à celui de la pompe, cela peut entrainer des pertes de charge et diminuer l'efficacité de la pompe. En règle générale :
Pour une pompe immergée dans un puits ou un forage, un tuyau semi-rigide de type PEHD est recommandé jusqu'au premier robinet ou jusqu'à votre réservoir.
Pour une pompe de relevage, le diamètre du tuyau doit être plus large pour permettre un passage conséquent et éviter les pertes de charge.
Enfin, le diamètre de la pompe peut aussi influencer la pression de l'eau. Une pompe de diamètre plus grand pourra généralement fournir une pression d'eau plus élevée. Il est donc important de prendre en compte tous ces facteurs lors du choix du diamètre de votre pompe immergée.
Hauteur de refoulement et profondeur d'aspiration : comment les prendre en compte?
La hauteur de refoulement représente la distance verticale entre la pompe immergée et le point de rejet de l'eau. Elle est essentielle pour déterminer la capacité de la pompe à élever l'eau à cette hauteur. De façon générale, chaque augmentation de 10m en hauteur correspond à une perte de pression d'1 bar.
La profondeur d'aspiration est quant à elle la hauteur entre l'entrée du tuyau d'aspiration et la pompe. Pour les pompes immergées, cette valeur est généralement nulle car la pompe est placée au fond du puits ou du forage.
Pour prendre en compte ces deux valeurs, vous devez :
- Mesurer précisément la distance entre votre pompe et le point de rejet (hauteur de refoulement).
- Vérifier la profondeur du puits ou du forage (profondeur d'aspiration).
- Choisir une pompe capable de pousser l'eau à la hauteur de refoulement souhaitée.
N'oubliez pas que ces deux valeurs sont déterminantes dans le calcul de la Hauteur Manométrique Totale (HMT), qui est la somme de la hauteur de refoulement, de la profondeur d'aspiration et des pertes de charge dans le circuit.
Déterminer sa consommation d'eau quotidienne
Pour déterminer votre consommation d'eau quotidienne, vous pouvez vous baser sur la moyenne française qui est d'environ 150 litres par personne et par jour. Si vous utilisez l'eau pour d'autres usages, comme l'arrosage du jardin, vous devez également prendre en compte ces besoins. Par exemple, arroser une pelouse nécessite environ 6L par m² et par jour. Il est donc essentiel d'évaluer l'ensemble de vos besoins en eau pour déterminer le débit nécessaire de votre pompe immergée.
- Consommation personnelle : 150L par personne et par jour
- Arrosage de la pelouse : 6L par m² et par jour
Rappelez-vous que ces valeurs sont des estimations et peuvent varier en fonction de vos habitudes de consommation et de vos équipements électroménagers.
Estimer le volume d'eau utilisé chaque jour
Pour estimer le volume d'eau utilisé quotidiennement, il est nécessaire de considérer tous les points d'utilisation d'eau dans votre habitation. En général, une personne consomme environ 150 litres d'eau par jour pour les usages domestiques.
Ainsi, pour une famille de quatre personnes, le volume d'eau utilisé chaque jour serait de 600 litres (4 x 150 litres).
Si vous utilisez l'eau pour des usages supplémentaires tels que l'arrosage du jardin, vous devez également inclure ces besoins dans votre estimation. Par exemple, si vous avez un jardin de 100 m², et que vous l'arrosez tous les jours, vous utiliserez environ 600 litres d'eau supplémentaires par jour (100 m² x 6 litres/m²).
Cela porterait votre consommation totale quotidienne à 1 200 litres.
Ces chiffres ne sont que des estimations moyennes et la consommation réelle peut varier en fonction de nombreux facteurs, y compris vos habitudes de consommation et l'efficacité de vos appareils ménagers.
Calculer le débit en fonction du volume d'eau
Le débit d'une pompe se calcule en fonction du volume d'eau utilisé quotidiennement. Pour obtenir le débit, divisez le volume d'eau par le nombre d'heures pendant lesquelles la pompe fonctionne. Par exemple, si vous utilisez 1 200 litres d'eau par jour et que votre pompe fonctionne pendant 4 heures, le débit nécessaire est de 300 litres par heure.
Note : Ce calcul est basé sur une utilisation continue de la pompe pendant les heures indiquées. Si la pompe est utilisée de manière intermittente, le débit peut être plus élevé.
Pour les pompes immergées, il est également crucial de prendre en compte le débit entrant, qui dépend de la source d'eau. Si le débit entrant est trop faible, la pompe peut ne pas fonctionner correctement.
Enfin, n'oubliez pas que le débit peut varier en fonction de la hauteur manométrique, qui est la différence de hauteur entre la source d'eau et le point de refoulement de la pompe. Plus cette hauteur est importante, plus le débit nécessaire sera élevé.
L'importance de la hauteur de refoulement
La hauteur de refoulement est un critère déterminant dans le choix de votre pompe immergée. Elle correspond à la distance, exprimée en mètres, entre la pompe et le point de rejet de l'eau. Cette hauteur influe directement sur la performance de la pompe, en particulier sur le débit.
Pour calculer la hauteur de refoulement nécessaire, plusieurs éléments sont à prendre en compte :
- La distance entre la pompe et le point de rejet
- La pression désirée au point de rejet (1 bar se convertit en 10 m)
- Les pertes de charge, liées à la longueur du tuyau de refoulement.
Ces informations vous permettront de déterminer la Hauteur Manométrique Totale (HMT) de votre installation, une donnée cruciale pour choisir la pompe adaptée. Il est essentiel de bien estimer ces valeurs pour garantir un fonctionnement optimal de votre pompe.
Les critères à prendre en compte pour une installation optimale
Pour une installation optimale de votre pompe immergée, plusieurs critères doivent être pris en compte.
Premièrement, le type de pompe : pompe de relevage pour l'évacuation des eaux usées, ou pompe d'alimentation pour l'irrigation ou l'alimentation en eau potable.
Deuxièmement, la distance entre la pompe et le fond du puits ou forage doit être d'au moins 50 cm pour éviter l'aspiration des déchets, ce qui pourrait endommager votre pompe.
Troisièmement, la pression totale que doit fournir la pompe, exprimée en Hauteur Manométrique Totale (HMT). Cette pression se calcule grâce à l'équation : H.M.T = (Ha + Hr + Pc) + Pu.
Enfin, le débit de la pompe, exprimé en m3/h, est un critère déterminant. Plus la profondeur est importante, plus le débit doit être élevé pour assurer une bonne évacuation de l'eau.
Conseils pour l'installation de sa pompe immergée
Pour installer une pompe immergée, plusieurs étapes sont à respecter.
Tout d'abord, assurez-vous d'avoir tous les équipements nécessaires pour la pose. Parmi eux, on retrouve le câble électrique, le tuyau de refoulement et le filin de suspension.
La pompe doit ensuite être descendue dans le puits ou le forage à l'aide du filin. Pensez à bien sécuriser celui-ci pour éviter tout risque de chute.
La connexion du câble électrique à la pompe est aussi une étape cruciale. Il convient de bien respecter les branchements pour éviter tout court-circuit.
Enfin, n'oubliez pas de raccorder le tuyau de refoulement à la pompe et à votre réseau d'eau.
- Préparation du matériel : câble électrique, tuyau de refoulement, filin de suspension
- Descente de la pompe dans le puits ou le forage
- Branchement du câble électrique
- Raccordement du tuyau de refoulement
